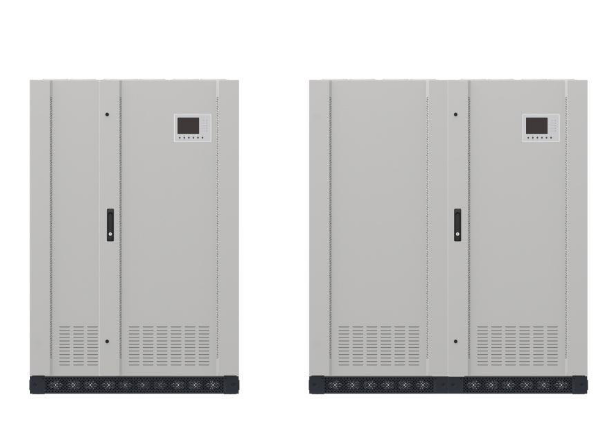

工業級UPS系列（10K-800KVA）
概述
工業級UPS系列，是針對電廠、石化、冶金行業或其他常規設備供電系統等相對特殊的運行環境而專門設計的，采用輸入輸出雙隔離設計，有效增強UPS抗電壓和負載的沖擊能力；采用先進的DSP數字控制技術、使整機具有很高的可靠度和快速的暫態反應；整機采用模塊化的設計，維護非常簡單。
適用范圍
電廠、石油石化、冶金行業、印刷行業、制造行業
產品特點
1.物理環境
所有電路板均噴涂防腐蝕絕緣漆，具有絕緣、防潮、防漏電、防震、防 塵、防腐蝕、防老化、耐電暈?zāi)芰?/span>
通風方式下進上出，自然對流，獨立風道,熱分流設計適應高溫、高濕、粉塵、鹽堿、腐蝕性氣體、震動等惡劣的工作環境
2.電力環境
極寬的輸入電壓和頻率范圍，可適應惡劣的電網環境能夠承受劇烈的負載波動沖擊，抵御和消除各種電網質量問題，如諧波 過壓、欠壓、 突波、電壓下陷、停電、過載、短路、浪涌電流等發電機模式下，兼容錯相運行
3.負載環境
適應于各種工況負載，如重載機械、生產線設備、DCS系統在沒有市電的情況下可通過電池實現直流冷啟動堅固設計，可承受強過載和短路電流沖擊與負功
4.可靠性
設計壽命大于20年，可在40攝氏度的環境溫度下正常工作，多機并聯實現冗余或增容，確保負載在各種情況下的供電安全，可接入兩路獨立的市電，適應雙電源供電系統，輸入和輸出隔離變壓器可以實現UPS完全電隔離，三進單出UPS可以外接蓄電池組或220伏直流屏，邏輯電源均采用冗余設計
5.安裝和維護
全正面安裝與維護設計，易于集成到整體系統中（發電機，配電柜）
6.定制化
特殊尺寸、特殊顏色 、特殊防護等級
7.尺寸
（寬度800MM-2000mm,深度800，高度1800mm 2260mm）三進單出10K-120K（直流母線：110V220V384V）三進三出10K-200K（直流母線：384V）
技術規格和參數如下：
機種
Giant iND 31-10K
Giant iND 31-20K
Giant iND 31-30K
Giant iND 31-40K
Giant iND 31-60K
Giant iND 31-80K
Giant iND
31-100K
Giant iND
31-120K
容量
10KVA/8KW
20KVA/16KW
30KVA/24KW
40KVA/32KW
60KVA/48KW
80KVA/64KW
100KVA/80KW
120KVA/96KW
輸入
額定電壓
3x380VAC(3相+地線或3相+N線+地線)
電壓范圍
304VAC~456VAC
頻率范圍
50Hz±5 Hz(±10%)
輸出
額定電壓
220VAC/230VAC/240VAC(可選)
接線方式
單相3線(1相+N線+地線)
輸出波形
純正弦波
輸出電壓
穩態
±1%
穩壓精度
動態
±5%
輸出頻率
50Hz
輸出頻率精度
±1%
頻率跟蹤范圍
±5Hz(等同旁路工作范圍)
頻率跟蹤速率
1~2Hz/秒
輸出頻率
0.8
輸出電流峰值系數
3:1
輸出波形失真度(THDv)
<2%(線性負載)
<4%(非線性負載)
動態電壓瞬變范圍
0%-100%-0%(R負載)<±5%:20%->100%-20%(R負載)<±3%
電壓瞬變恢復時間(第三等級)
0%~100%RCD負載：<60 ms恢復到額定電壓的90%
輸出電壓相位偏差
120°±1%(平衡負載)
120°±2%(半載不平衡負載)
轉換時間
0毫秒
過載能力
0%~110%可持續運行；110%~150%可運行1~10分鐘；>160%可運行200毫秒
短路能力
60~100毫秒
暫態響應時間
<5毫秒
旁路
接線方式
三相3線(1相+N線+地線)
輸入電壓范圍
220VAC±25%
過載能力
1.5ln~1.8于1小時到30秒內
短路能力
1.8ln~>2.0于30秒~200毫秒內
系統
效率(線性負載)
≥90%
節能模式(非并聯機型)
有
緊急開關
有
安規標準
IEC 61000-4-5浪涌保護，IEC 62040-2 EMC/EMI,IEC 62040-1安規
電池/充電
整流器
整流器
6脈沖
整流器電壓
384VDC
充電電壓
395VDC~435VDC(可調整)
充電電流(最大)
20A
40A
40A
40A
40A
40A
40A
40A
電池
電池型號
鉛酸電池
數量
29~32可調整
直流逆二極管
有
冷啟動
有
物理性能
IP防護等級
IP20(預設),IP21/IP31(可選)
機柜尺寸(深X寬X高)mm
800×800x1800
800x1200x1800
機柜凈重(公斤)
360
400
337
490
610
680
900
920
使用環境
工作溫度
0~35°C持續運行，40°℃時滿載運行8小時(額定輸入電壓，電池充電，無過載),45°C時降至85%線性載
相對濕度
0~90%不結露
噪音
少于70bB@1米
控制管理
Modbus RS-232/RS485
支持Window®2000/2003/XP/Vista/2008/7/8,Linux和MAC
干接點接口
6個輸出接點及2個輸入接點
可選SNNP
電源管理支持SNMP管理與網絡管理
機種
Giant iND
Giant iND
Giant iND
Giant iND
33-30K
Giant iND
Giant iND
Giant iND
Giant iND
Giant iND
Giant iND
Giant iND
Giant iND
Giant iND
Giant iND
容量
10KVA/
15KVA/ 12KW
20KVA/ 16KW
30KVA/
40KVA/
60KVA/
80KVA/
100KVA/
120KVA/
160KVA/
200KVA/
250KVA/
300KVA/
400KVA/
輸入
額定電壓
3×380VAC/400VAC/415VAC(3相+N或3相+N線+地線)
電壓范圍
304VAC~456VAC
頻率范圍
50Hz±5 Hz(±10%)
輸出
額定電壓
220VAC/230VAC/240VAC(可選)
接線方式
三相5線(3相+N線+地線)
輸出波形
純正弦波
輸出電壓
穩壓精度
穩態
±1%
動態
±5%
輸出頻率
50Hz
輸出頻率精度
±1%
頻率跟蹤范圍
±5Hz(等同旁路工作范圍)
頻率跟蹤速率
1~2Hz/秒
輸出頻率
0.8
輸出電流峰值系數
3:1
輸出波形失真度(THDv)
<2%(線性負載)
<4%(非線性負載
動態電壓瞬變范圍
0%->100%-0%(R負載)<±5%:20%->100%-20%(R負載)<±3%
電壓瞬變恢復時間(第三等級)
0%~100%RCD負載：<60 ms恢復到額定電壓的90%正常電壓
輸出電壓相位偏差
120±1% (平衡負載)
120°±2%(半載不平衡負載
轉換時間
0亳秒
過載能力
0%~110%可持續運行；110%~150%可運行1~10分鐘；>160%可運行200毫秒
短路能力
60~100毫秒
暫態響應時間
<5毫秒
旁路
接線方式
三相5線(3相+N線+地線)
輸入電壓范圍
220VAC±25%
過載能力
1.5ln~1.8于1小時到30秒內
短路能力
1.8ln~>2.0于30秒~200毫秒內
系統
效率(線性負載)
90%
90%
91%
91%
91%
91%
92%
92%
92%
92%
92%
92%
93%
93%
節能模式(非并聯機型)
無
緊急開關
有
安規標準
IEC 61000-4-5突波電擊保護
電池/充電
整流器
整流器
6脈沖
6脈沖或12脈沖
整流器電壓
384VDC
充電電壓
395VDC~435VDC(可調整)
充電電流(最大)
20A
20A
40A
40A
40A
40A
40A
40A
40A
50A
50A
50A
70A
70A
電池
電池型號
鉛酸電池
數量
29~32可調整
直流逆二極管
無
冷啟動
有
物理性能
IP防護等級
IP20(預設),IP21/IP31(可選)
機柜尺寸(深X寬X高)mm
800x800x1800
800x1200x1800
800x1600x1800
850x1630x1900
900x1800x1900
機柜凈重(公斤)
260
270
330
390
427
482
563
760
807
896
1131
1750
2100
2500
使用環境
工作溫度
O~35°C持續運行，40°℃時滿載運行8小時(額定輸入電壓，電池充電，無過載),45°℃時降至85%線性載
相對濕度
0~90%不結露
噪音
少于70bB@1米
少于72bB@1米
控制管理
Modbus RS-232/R5485
支持Window®2000/2003/XP/Vista,Window®2008/7/8,Linux和MAC
干接點接口
6個輸出，2個輸入
可選SN NP
電源管理支持SNMP管理與網絡管理
三進單出384V
三進三出384V
33-10K
33-15K
33-20K
33-40K
33-60K
33-80K
33-100K
33-120K
33-160K
33-200K
33-250K
33-300K
33-400K
8KW
24KW
48KW
48KW
64KW
80KW
96KW
128KW
160KW
200KW
240KW
320KW
三進三出480V
|
機種 |
Giant iND 33-100K |
Giant iND |
Giant iND
|
Giant iND |
Giant iND
|
Giant iND |
Giant iND |
Giant iND |
Giant iND |
Giant iND 33-800K |
|||||||||||||
|
容量 |
100KV A/90KW
|
120KVA/
|
160K VA/
|
200KVA/
|
250KVA/
|
300KVA/
|
400KVA/
|
500KVA / |
600KVA/
|
800KVA/
|
|||||||||||||
|
輸入 |
|||||||||||||||||||||||
|
額定電壓 |
3×380VAC/400VAC/415VAC(3相+地線) |
||||||||||||||||||||||
|
電壓范圍 |
304VAC~456VAC |
||||||||||||||||||||||
|
頻率范圍 |
45Hz-65 Hz |
||||||||||||||||||||||
|
輸出 |
|||||||||||||||||||||||
|
額定電壓 |
380VAC/400VAC/415VAC(可選) |
||||||||||||||||||||||
|
接線方式 |
三相5線(3相+N線+地線) |
||||||||||||||||||||||
|
輸出波形 |
純正弦波 |
||||||||||||||||||||||
|
輸出電壓 穩壓精度 |
穩態 |
±1% |
|||||||||||||||||||||
|
動態 |
±5% |
||||||||||||||||||||||
|
輸出頻率 |
50Hz或65Hz |
||||||||||||||||||||||
|
輸出頻率精度 |
±0.05% |
||||||||||||||||||||||
|
頻率跟蹤范圍 |
±5Hz(等同旁路工作范圍) |
||||||||||||||||||||||
|
頻率跟蹤速率 |
1~2Hz/秒 |
||||||||||||||||||||||
|
輸出頻率 |
0.9 |
||||||||||||||||||||||
|
輸出電流峰值系數 |
3:1 |
||||||||||||||||||||||
|
輸出波形失真度(THDv) |
<1%（線性也載） <3%(非線性負載） |
||||||||||||||||||||||
|
動態電壓瞬變范圍 |
0%->100%-0%負載：≤1% |
||||||||||||||||||||||
|
電壓瞬變恢復時間(第三等級) |
0%~100%RCD負載：<20毫秒恢復到額定電壓的90% |
||||||||||||||||||||||
|
輸出電壓相位偏差 |
120°±1% |
||||||||||||||||||||||
|
轉換時間 |
0毫秒 |
||||||||||||||||||||||
|
過載能力 |
110%可運行60分鐘，125%可運行10分鐘，150%可運行1分鐘，200%可運行7秒鐘 |
||||||||||||||||||||||
|
短路能力 |
180%負載時1秒鐘保護 |
||||||||||||||||||||||
|
暫態響應時間 |
<10毫秒 |
||||||||||||||||||||||
|
旁路 |
|||||||||||||||||||||||
|
接線方式 |
三相5線(3相+N線+地線) |
||||||||||||||||||||||
|
輸入電壓范圍 |
220VAC±15%(設置范圍±10%~25% |
||||||||||||||||||||||
|
過載能力 |
110%可運行60分鐘；125%可運行10分鐘；150%可運行1分鐘 |
||||||||||||||||||||||
|
短路能力 |
1秒(功率x7),500毫秒(功率×8),200毫秒(功率x9),100毫秒(功率x10),100毫秒(功率x14) |
||||||||||||||||||||||
|
系統 |
|||||||||||||||||||||||
|
效率(線性負載 |
93% |
93% |
93.5% |
93.5% |
93.5% |
93% |
93% |
93% |
93% |
94.5% |
|||||||||||||
|
節能模式(非并聯機型) |
有 |
||||||||||||||||||||||
|
緊急開關 |
有 |
||||||||||||||||||||||
|
安規標準 |
EC 60529 IEC 60664 IEC 60775 |
||||||||||||||||||||||
|
電池/充電 |
|||||||||||||||||||||||
|
堅沉器 |
整流器 |
IGBT |
|||||||||||||||||||||
|
整流器電壓 |
480VDC |
||||||||||||||||||||||
|
充電電壓 |
524VDC~576VDC(可調整) |
542VDC~576VDC(可調整) |
|||||||||||||||||||||
|
充電電流(最大) |
20A |
24A |
32A |
40A |
50A |
50A |
70A |
70A |
70A |
135A |
|||||||||||||
|
電池 |
電池型號 |
鉛酸電池 |
|||||||||||||||||||||
|
數量 |
40~43顆可調整 |
||||||||||||||||||||||
|
直流逆二極管 |
無 |
||||||||||||||||||||||
|
冷啟動 |
有 |
||||||||||||||||||||||
|
物理性能 |
|||||||||||||||||||||||
|
IP防護等級 |
IP20(預設) |
||||||||||||||||||||||
|
機柜尺寸(深X寬X高)mm |
850x800x1900 |
850x1200x1800 |
1000x1500x1900 |
1000x2100x1900 |
1000x3200 x1900 |
||||||||||||||||||
|
機柜凈重(公斤】 |
656 |
700 |
800 |
910 |
1000 |
1400 |
1700 |
2100 |
2400 |
3950 |
|||||||||||||
|
使用環境 |
|||||||||||||||||||||||
|
工作溫度 |
0~35°C持續運行，40°℃時滿載運行8小時(額定輸入電壓，電池充電，無過載),45°℃時降至85%線性載 |
||||||||||||||||||||||
|
相對濕度 |
0~90%不結露 |
||||||||||||||||||||||
|
噪音 |
少于70bB@1米 |
少于72bB@ 1米 |
|||||||||||||||||||||
|
控制管理 |
|||||||||||||||||||||||
|
Modbus RS-232/RS485 |
支持Window®2000/2003/XP/Vista,Window®2008/7/8,Linux和MAC |
||||||||||||||||||||||
|
干接點接口 |
3個輸出，2個輸入 |
||||||||||||||||||||||
|
可選SN NP |
電源管理支持SNMP管理與網絡管理 |
||||||||||||||||||||||
