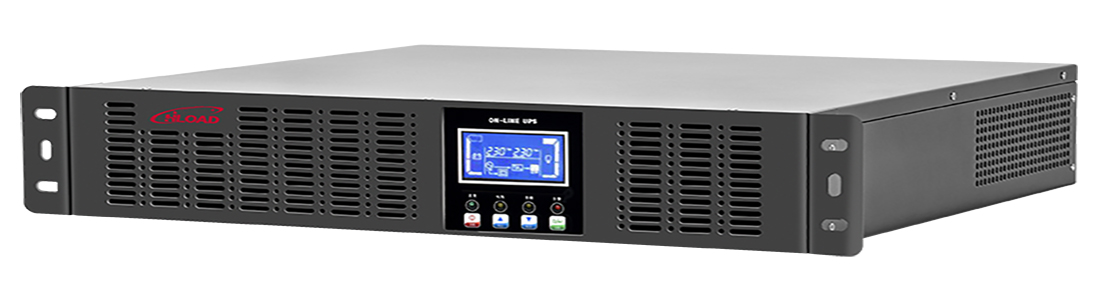

高頻機架式逆變電源

概述
HNT-INV系列正弦波逆變器是為電力系統及郵電通訊事業的實際需要，考慮到空間安裝大小及IT時代對逆變器管理的自動化和網絡化的需求，以及噪音對辦公室及機房工作人員的影響而專門設計生產的逆變器。該系列逆變器采用先進的SPWM和CPU控制技術，控制精確，輸入輸出隔離，安全高效，可靠性好、產品不僅體積小，重量輕，外形美觀，安裝維護簡單，操作簡單，噪音低，無污染，還具有實時數據采集和遠程通訊功能，為廣大系統用戶實施網絡管理和遠程監控提供了便利。該系列逆變器不僅僅適用于通訊及電力行業，同時也適用于其它對供電品質要求較高的場合，是辦公室自動化的理想的電源選擇。

產品性能和特點
智能型專用逆變電源，采用智能化微電腦CPU控制技術，控制線路簡潔，可靠，快速響應外部環境的變換；
采用SPWM脈調制技術，輸出為穩頻穩壓，濾除雜訊，失真度低的純凈正弦波；
帶載能力強，負載兼容性好，內置旁路開關，提高逆變電源供電的連續性、可靠性；
該系列逆變電源直流輸入端采用先進的反灌雜音技術，與其他公用直流屏的通訊設備互相不干擾，交流輸入端采用多重濾波，
消除市電電網干擾，滿足應用系統需要主用交流電源的需求。
該系列逆變電源分為AC主供型和DC主供型
5.1AC主供型逆變電源在有市電時，處于市電輸出，當市電輸入故障時自動切換到逆變輸出；

5.2DC主供型逆變電源在有市電時，處于市電輸出，當市電輸入故障時自動切換到市電輸出；
該系列逆變電源設計完善，允許在開機狀態下切斷直流，自動切換到市電旁路，不影響負載的供電，方便對蓄電池進行維護和更換；
該系列逆變電源支持遠程通訊功能，支持TCP/IP協議功能，用監護軟件以太網的方式進行遠程監控（單臺、多臺）實時了解電源工作情況（選配）；
該系列逆變電源提供三組無源干接點（有單獨的干接點接口），分別用于直流輸入故障（1,2腳）、交流輸入故障（5/6腳）和交流輸出故障（3/4腳）警告。

主要技術參數

額定容量		1000VA	2000VA	3000VA	4000VA	5000VA	6000VA
額定直流電壓		48V/110V/220V
直流輸入范圍		±20%
輸入反灌雜音		輸入電壓與負載電流為額定值時：<10%
額定輸出功率		0.8KW	16KW	2.4KW	3.2KW	4KW	4.8KW
交流輸入范圍		220V±25%
輸入頻率范圍		50Hz±10%
逆變輸出電壓		220V±2%
逆變輸出頻率		50±0.1Hz
逆變輸出電流		4.5	9	13.5	17.5	21.5	27
輸出功率因數		0.8
波形失真度		≤3%
動態響應時間		負載從0~100%突變時，響應時間≤30ms
旁路轉換時間		<5ms
過載能力		市電下：110%/30秒，120%/10秒逆變下：120%/10秒
逆變效率(80%阻性負載)		>88%
保護		直流輸入緩沖、過壓、欠壓；市電輸入過壓、欠壓；輸出過載、短路、過溫等
人機界面		LED/LCD
通訊接口		標準智能型RS232通訊接口
干接點輸出		3路
絕緣強度		符合EN50081-1標準
噪音(1米)		≤40dB
環境溫度(℃)		-10℃~+45℃
相對濕度		0-95%不結露
相對海拔		<1500m
機架式	寬X高X深	48288347			48288430
	重量	9.8KG		11KG	12KG	12.5KG	13KG
